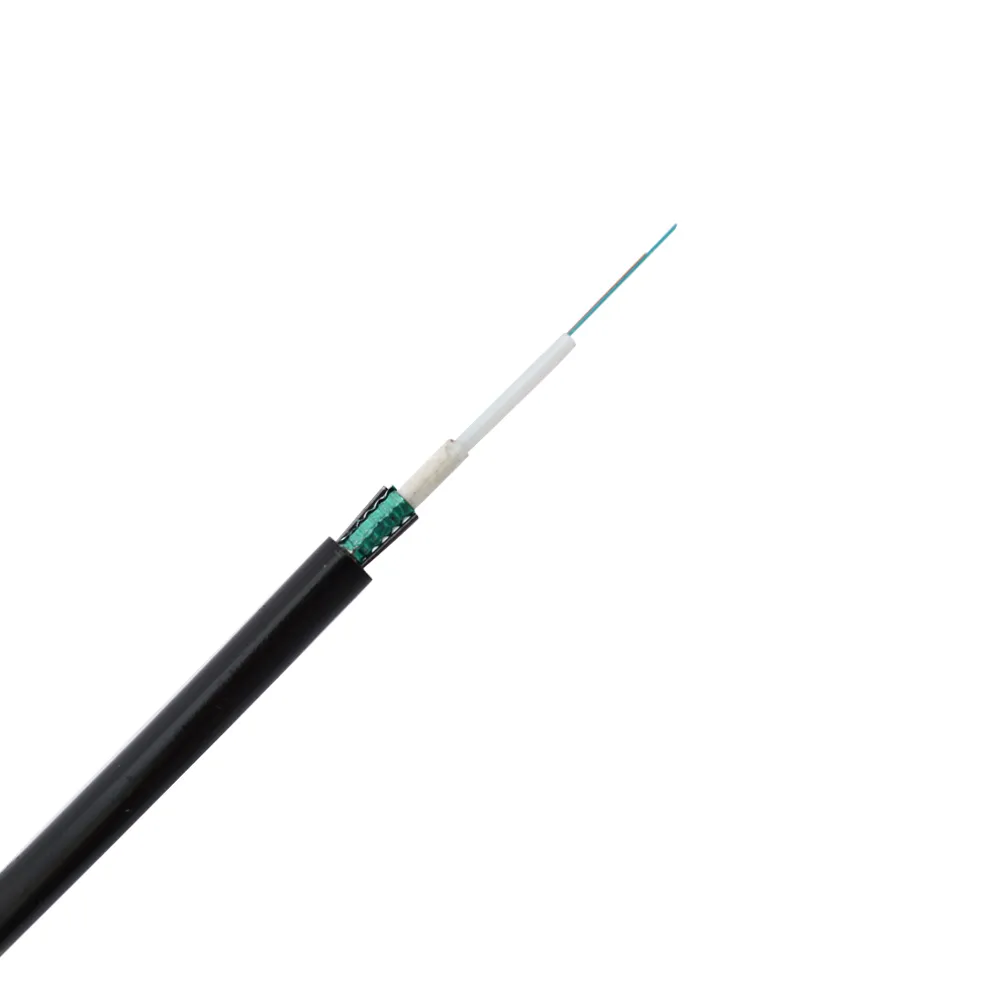

产品名称:室外中心束管光缆

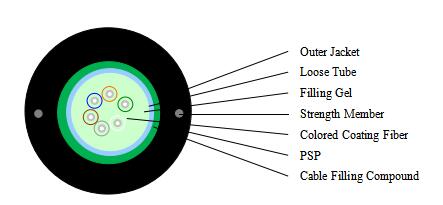

光缆结构图 Profile View


光纤参数 Fiber Parameters

编号

No.

项目Items

单位Unit

参数Specification

G.652D

1

模场直径Mode Field Diameter

1310nm

μm

9.2±0.4

1550nm

μm

10.4±0.5

2

包层直径Cladding Diameter

μm

124.8±0.7

3

包层不圆度Cladding Non-Circularity

%

≤0.7

4

芯/包层同心度误差Core-Cladding Concentricity Error

μm

≤0.5

5

涂覆层直径Coating Diameter

μm

245±5

6

涂覆层不圆度Coating Non-Circularity

%

≤6.0

7

包层/涂覆层同心度误差Cladding-Coating Concentricity Error

μm

≤12.0

8

光缆截止波长Cable Cutoff Wavelength

nm

λcc≤1260

9

衰减系数Attenuation(max.)

1310nm

dB/km

≤0.4

1550nm

dB/km

≤0.3


光纤芯数 Fiber Parameters

编号No.

项目Items

单位unit

参数Specification

50/125

1

芯径Core Diameter

μm

50.0±2.5

2

包层直径Cladding Diameter

μm

124.8±1.0

3

芯不圆度Core Non-Circularity

%

≤5.0

4

包层不圆度Cladding Non-Circularity

%

≤1.0

5

芯/包层同心度误差Core-Cladding Concentricity Error

μm

≤1.0

6

涂覆层直径Coating Diameter

μm

245±7

7

涂覆层不圆度Coating Non-Circularity

%

≤6.0

8

包层/涂覆层同心度误差Cladding-Coating Concentricity Error

μm

≤12.0

9

有效带宽Effective Modal Bandwidth

850nm

MHz·km

≥500

1300nm

MHz·km

≥500

10

衰减系数Attenuation Coefficient

850nm

dB/km

≤3.5

1300nm

dB/km

≤1.5


光缆参数Cable Parameters

项目 Items

指标 Specifications

光纤芯数 Fiber Count

12

着色涂覆光纤

Colored Coating Fiber

外径 Dimension

250µm±15µm

颜色Color

蓝Blue、橙Orange、绿Green、棕Brown、灰Gray、白White、红Red、黑Black、黄Yellow、紫Purple、

粉红Pink、青绿Aqua

松套管

Loose Tube

外径 Dimension

2.3mm±0.05mm

材料 Material

PBT

颜色 Color

本色Natural

加强元件

Strength Member

外径 Diameter

1.0mm

材料 Material

钢丝Steel

涂塑钢带

PSP

外径 Diameter

4.1 mm±0.1mm

厚度Thickness

0.45mm

外护套 Outer Jacket

外径 Dimension

8.0mm±0.3mm

材料 Material

PE

颜色 Color

黑Black


光缆机械和环境性能Mechanical and Environmental Characteristics

项目 Items

单位 Unite

参数值 Specifications

拉伸(长期) Tension(Long Term)

N

600

拉伸(短期) Tension(Short Term)

N

1500

压扁(长期) Crush(Long Term)

N/10cm

300

压扁(短期) Crush(Short Term)

N/10cm

1000

最小弯曲半径(动态) Min. Bend Radius(Dynamic)

mm

20D

最小弯曲半径(静态)Min. Bend Radius(Static)

mm

10D

安装温度 Installation Temperature

-20~+60

工作温度Operating Temperature

-40~+70

储存温度Storage Temperature

-40~+70
