产品名称:室内双芯单模光缆

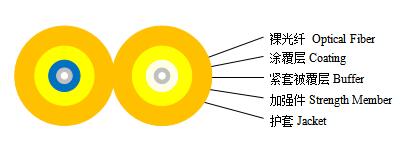

光缆结构图 Profile View


光纤参数 Fiber Parameters

编号

No.

项目Items

单位Unit

参数Specification

G.652D

1

模场直径Mode Field Diameter

1310nm

μm

9.2±0.4

1550nm

μm

10.4±0.5

2

包层直径Cladding Diameter

μm

124.8±0.7

3

包层不圆度Cladding Non-Circularity

%

≤0.7

4

芯/包层同心度误差Core-Cladding Concentricity Error

μm

≤0.5

5

涂覆层直径Coating Diameter

μm

245±5

6

涂覆层不圆度Coating Non-Circularity

%

≤6.0

7

包层/涂覆层同心度误差Cladding-Coating Concentricity Error

μm

≤12.0

8

光缆截止波长Cable Cutoff Wavelength

nm

λcc≤1260

9

衰减系数Attenuation(max.)

1310nm

dB/km

≤0.4

1550nm

dB/km

≤0.3


光缆参数 Cable Parameters

项目 Items

指标 Specifications

光纤芯数Fiber Count

2

紧套光纤

Tight-buffered Fiber

外径 Dimension

850±50μm

材料 Material

PVC

颜色Color

白,蓝 White & Blue

外护套

Outer Jacket

外径 Dimension

(1.9±0.1)mm×(3.9±0.2)mm

材料 Material

Pvc

颜色Color

Yellow 黄色

加强件Strength Member

Polyester Yarn


光缆机械和环境性能 Mechanical and Environmental Characteristics

项目 Items

单位 Unite

参数值 Specifications

拉伸(长期) Tension(Long Term)

N

60

拉伸(短期) Tension(Short Term)

N

100

压扁(长期) Crush(Long Term)

N/10cm

100

压扁(短期) Crush(Short Term)

N/10cm

500

最小弯曲半径(动态)Min. Bend Radius(Dynamic)

mm

20D

最小弯曲半径(静态)Min. Bend Radius(Static)

mm

10D

安装温度 Installation Temperature

-10~+60

工作温度Operating Temperature

-20~+60

储存温度Storage Temperature

-20~+60
