光纤参数 Fiber Parameters
编号No. | 项目Items | 单位unit | 参数Specification | |
10G-300 | ||||
1 | 芯径Core Diameter | μm | 50.0±2.5 | |
2 | 包层直径Cladding Diameter | μm | 124.8±1.0 | |
3 | 芯不圆度Core Non-Circularity | % | ≤5.0 | |
4 | 包层不圆度Cladding Non-Circularity | % | ≤1.0 | |
5 | 芯/包层同心度误差Core-Cladding Concentricity Error | μm | ≤1.0 | |
6 | 涂覆层直径Coating Diameter | μm | 245±7 | |
7 | 涂覆层不圆度Coating Non-Circularity | % | ≤6.0 | |
8 | 包层/涂覆层同心度误差Cladding-Coating Concentricity Error | μm | ≤12.0 | |
9 | 满注入带宽OFL Bandwidth | 850nm | MHz·km | ≥1500 |
1300nm | MHz·km | ≥500 | ||
10 | 有效带宽Effective Modal Bandwidth | 850nm | MHz·km | ≥2000 |
1300nm | MHz·km | ≥500 | ||
11 | 衰减系数Attenuation Coefficient | 850nm | dB/km | ≤2.3 |
1300nm | dB/km | ≤0.6 |

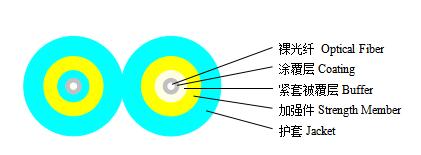

光缆参数 Cable Parameters
项目 Items | 指标 Specifications | |
光纤芯数Fiber Count | 2 | |
紧套光纤 Tight-buffered Fiber | 外径 Dimension | 850±50μm |
材料 Material | PVC | |
颜色Color | 白,水蓝 White & Aqua | |
外护套 Outer Jacket | 外径 Dimension | (1.9±0.1)mm×(3.9±0.2)mm |
材料 Material | LSZH | |
颜色Color | 水蓝 Aqua | |
加强件Strength Member | Polyester Yarn |
光缆机械和环境性能 Mechanical and Environmental Characteristics
项目 Items | 单位 Unite | 参数值 Specifications |
拉伸(长期) Tension(Long Term) | N | 60 |
拉伸(短期) Tension(Short Term) | N | 100 |
压扁(长期) Crush(Long Term) | N/10cm | 100 |
压扁(短期) Crush(Short Term) | N/10cm | 500 |
最小弯曲半径(动态)Min. Bend Radius(Dynamic) | mm | 20D |
最小弯曲半径(静态)Min. Bend Radius(Static) | mm | 10D |
安装温度 Installation Temperature | ℃ | -10~+60 |
工作温度Operating Temperature | ℃ | -20~+60 |
储存温度Storage Temperature | ℃ | -20~+60 |
