G.657A1

1

模场直径Mode Field Diameter

1310nm

μm

9.0±0.4

1550nm

μm

10.1±0.5

2

包层直径Cladding Diameter

μm

124.8±0.7

3

包层不圆度Cladding Non-Circularity

%

≤0.7

4

芯/包层同心度误差Core-Cladding Concentricity Error

μm

≤0.5

5

涂覆层直径Coating Diameter

μm

245±5

6

涂覆层不圆度Coating Non-Circularity

%

≤6.0

7

包层/涂覆层同心度误差Cladding-Coating Concentricity Error

μm

≤12.0

8

光缆截止波长Cable Cutoff Wavelength

nm

λcc≤1260

9

衰减系数Attenuation(max.)

1310nm

dB/km

≤0.4

1550nm

dB/km

≤0.3

10

宏弯附加衰减Macro-Bending Loss

1turn×10mm radius @1550nm

dB

≤0.75

1turn×10mm radius @1625nm

dB

≤1.5

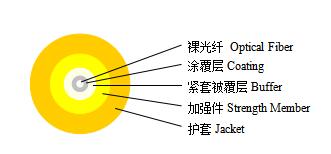

光纤芯数Fiber Count

1

紧套光纤

Tight-buffered Fiber

外径 Dimension

850±50μm

材料 Material

PVC

颜色Color

白 White

外护套

Outer Jacket

外径 Dimension

（2.9±0.1）mm

材料 Material

LSZH

颜色Color

黄Yellow

加强件 Strength Member

Kevlar

拉伸（长期） Tension（Long Term）

N

80

拉伸（短期） Tension（Short Term）

N

160

压扁（长期） Crush（Long Term）

N/10cm

100

压扁（短期） Crush（Short Term）

N/10cm

500

最小弯曲半径（动态）Min. Bend Radius（Dynamic）

mm

20D

最小弯曲半径（静态）Min. Bend Radius（Static）

mm

10D

安装温度 Installation Temperature

℃

-10～+60

工作温度Operating Temperature

℃

-20～+60

储存温度Storage Temperature

℃

-20～+60
