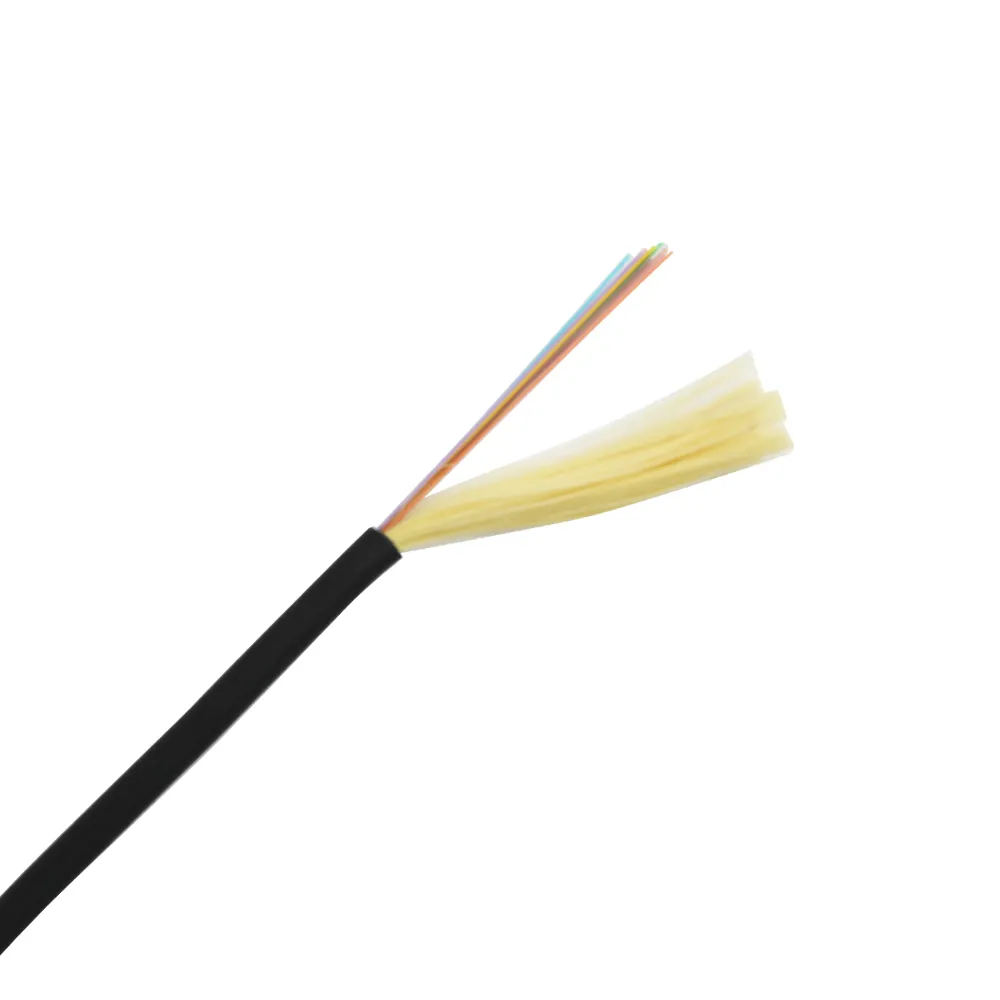

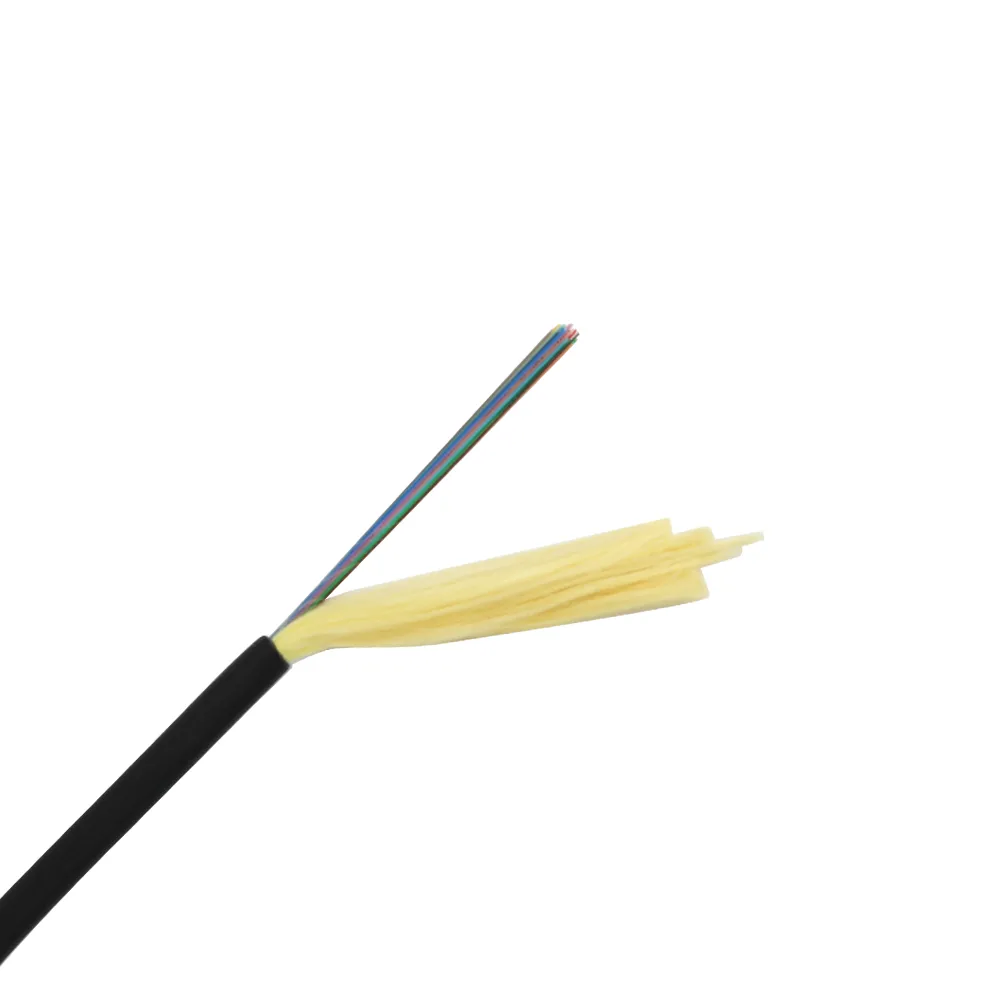

产品名称:室内迷你光缆

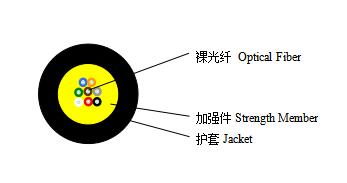

光缆结构图 Profile View


光纤参数 Fiber Parameters

编号

No.

项目Items

单位Unit

参数Specification

G.657A1

1

模场直径Mode Field Diameter

1310nm

μm

9.0±0.4

1550nm

μm

10.1±0.5

2

包层直径Cladding Diameter

μm

124.8±0.7

3

包层不圆度Cladding Non-Circularity

%

≤0.7

4

芯/包层同心度误差Core-Cladding Concentricity Error

μm

≤0.5

5

涂覆层直径Coating Diameter

μm

245±5

6

涂覆层不圆度Coating Non-Circularity

%

≤6.0

7

包层/涂覆层同心度误差Cladding-Coating Concentricity Error

μm

≤12.0

8

光缆截止波长Cable Cutoff Wavelength

nm

λcc≤1260

9

衰减系数Attenuation(max.)

1310nm

dB/km

≤0.36

1550nm

dB/km

≤0.24

10

宏弯附加衰减Macro-Bending Loss

1turn×10mm radius @1550nm

dB

≤0.75

1turn×10mm radius @1625nm

dB

≤1.5


光缆参数 Cable Parameters

项目 Items

指标 Specifications

光纤芯数Fiber Count

8

着色光纤

Colored  Fiber

颜色 Colo

Blue、Orange、Green、Brown、Gray、White、Red、Black、Yellow、Purple、Pink、Aqua

外护套

Outer Jacket

外径 Dimension

(3.0±0.1)mm

材料 Material

LSZH

颜色Color

黑 or other

加强件 Strength Member

Kevlar


光缆机械和环境性能 Mechanical and Environmental Characteristics

项目 Items

单位 Unite

参数值 Specifications

拉伸(长期) Tension(Long Term)

N

200

拉伸(短期) Tension(Short Term)

N

400

压扁(长期) Crush(Long Term)

N/10cm

100

压扁(短期) Crush(Short Term)

N/10cm

500

最小弯曲半径(动态)Min. Bend Radius(Dynamic)

mm

20D

最小弯曲半径(静态)Min. Bend Radius(Static)

mm

10D

安装温度 Installation Temperature

-10~+60

工作温度Operating Temperature

-20~+60

储存温度Storage Temperature

-20~+60
